宜昌市新豐機電設備制造有限公司生產的鋼筋籠滾焊機直徑可調、鋼筋籠主筋根數可調、發動機轉數可調、鋼筋籠纏繞筋間距可調；整機采取拆裝組合式，更展現其科學的設計理念。公司正沿著國內外發展歷程，將鋼筋加工機械自動化、產業化，將鋼筋加工商品化，鋼筋籠滾焊機正逐步被廣大的高速鐵路、高速公路、城市建設和路橋工程建設等用戶運用和推廣。
一、采用PLC自動控制，變頻調速，觸摸屏調節，自動化程度高。
二、機械化制作鋼筋籠，主筋、纏繞筋間距均勻，精度高，加工質量穩定。
三、設備自動化程度高，加工成型速度快，在同等條件下，機械制作是人工制作產量的3-4倍。加工成本大大降低，采用機械制作，減少2/3以上加工人員。
四、箍筋不需搭接，較之手工作業節省材料1%，降低了施工成本。
五、移動盤行走和回車都采用自動行走，提高設備自動化程度。
六、模圈可更換，生產不同直徑的鋼筋籠只需更換模圈即可完成，操作方便。

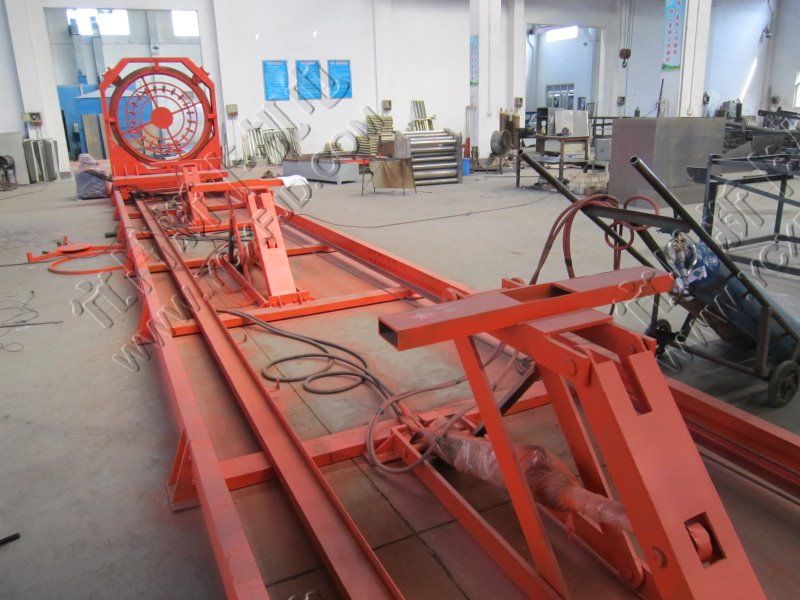

1、行走導軌
2、電控系統（電控柜等， PLC及變頻器等）

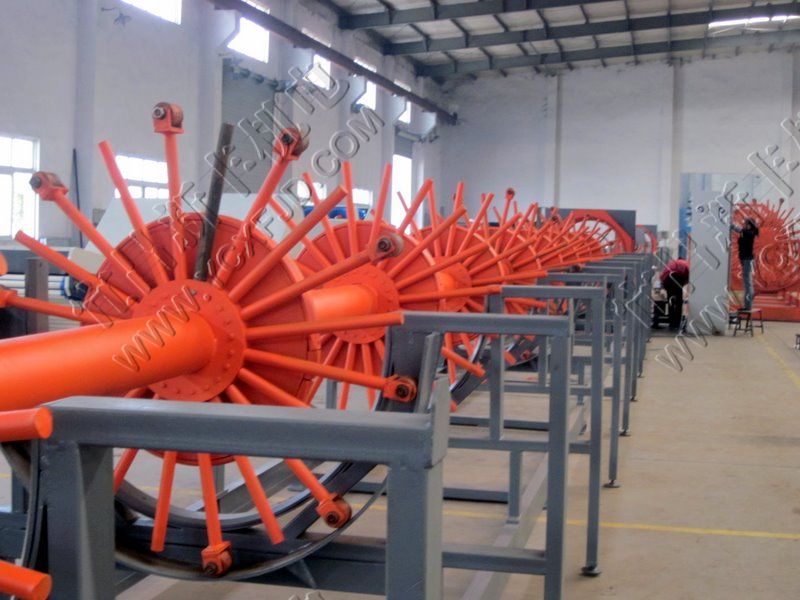

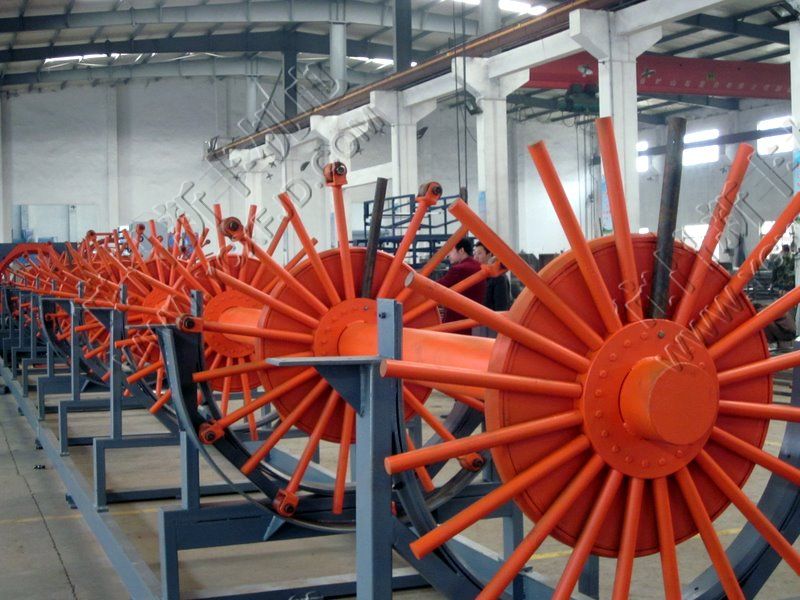

3、主筋上料架
4、主筋分料機構
5、液壓支撐系統
6、行走驅動機構

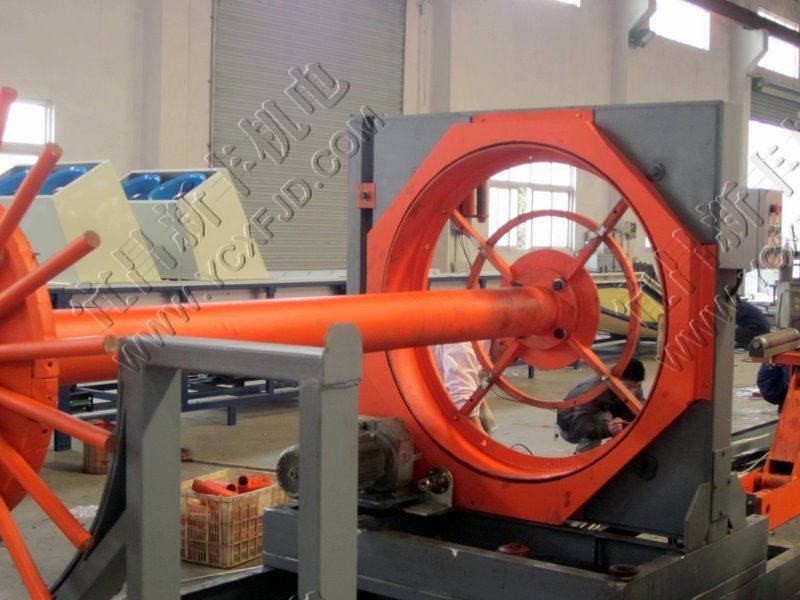

7、固定旋轉機構

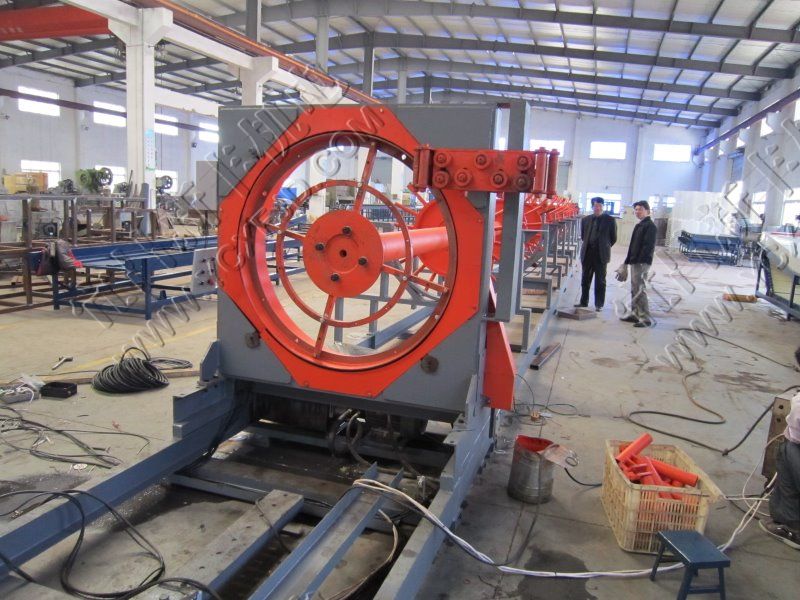

8、移動旋轉機構
9、主筋固定機構
10、盤筋放料架

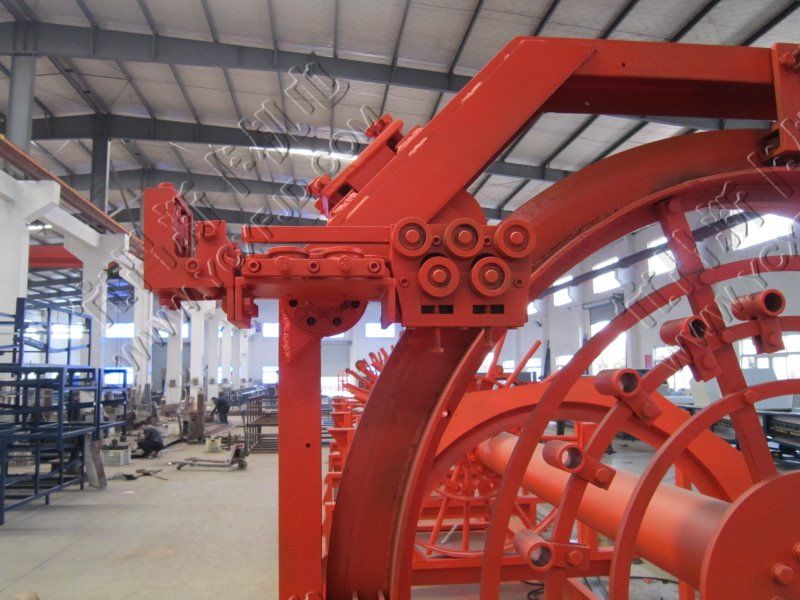

11、盤筋導向校直機構
12、主筋穿料筒
13、自動上料機構（可選）
14、自動焊接機械手（可選）
上料→穿筋（主筋）→固定→搭上箍筋→開始焊接→正常焊接→終止焊接→切斷箍筋→分離固定盤→松筋→分離移動盤→卸籠→降下液壓支撐→移動盤歸位→完成
| 項目及型號 | 1250型 | 1500型 | 2000型 | 2500型 |
| 鋼筋籠直徑 | φ300～1250 | φ500～1500 | φ500～2000 | φ500～2500 |
| 鋼筋籠長度 | 基本型12米，加長型15、18、21、24、27、30、33、36系列 | |||
| 鋼筋籠最大重量 | 3000KG | 4500KG | 6000KG | 8000KG |
| 主筋直徑 | φ12～40 | |||
| 盤筋直徑 | φ5～16 | |||
| 繞筋間距 | 50～500可任意調整 | |||
| 基本型額定功率 | 10KW | 11KW | 23KW | 23KW |
| 設備尺寸 | 28×2.3×2.3 | 28×2.5×2.6 | 28×4.2×3.3 | 28×4.6×3.8 |

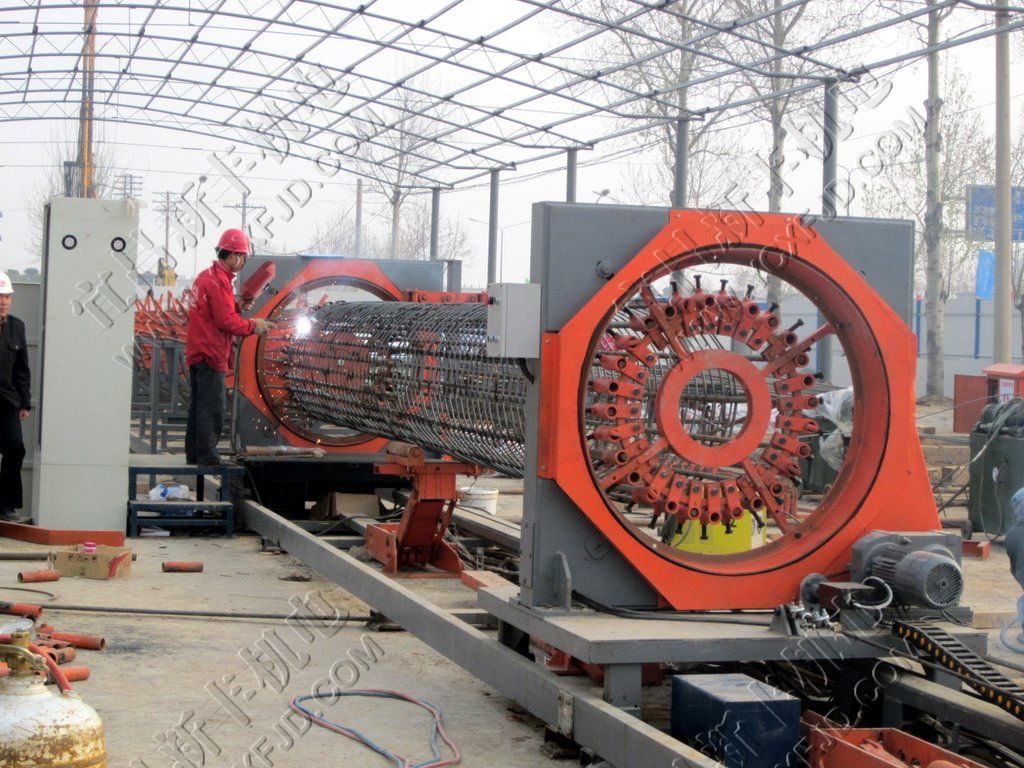

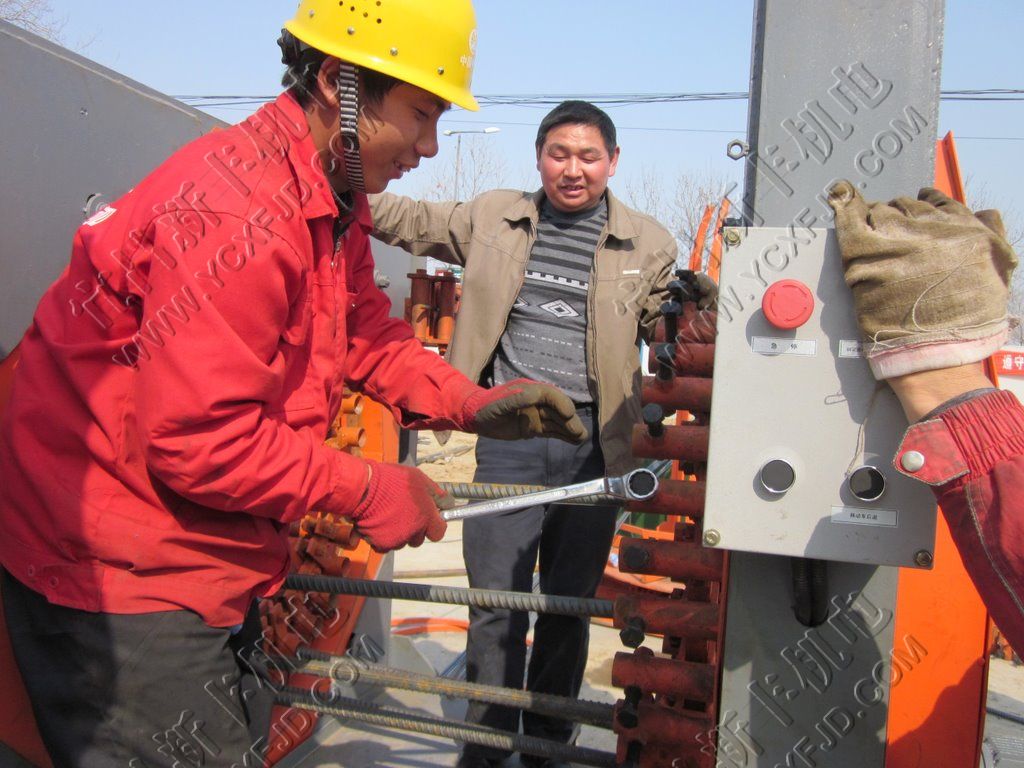

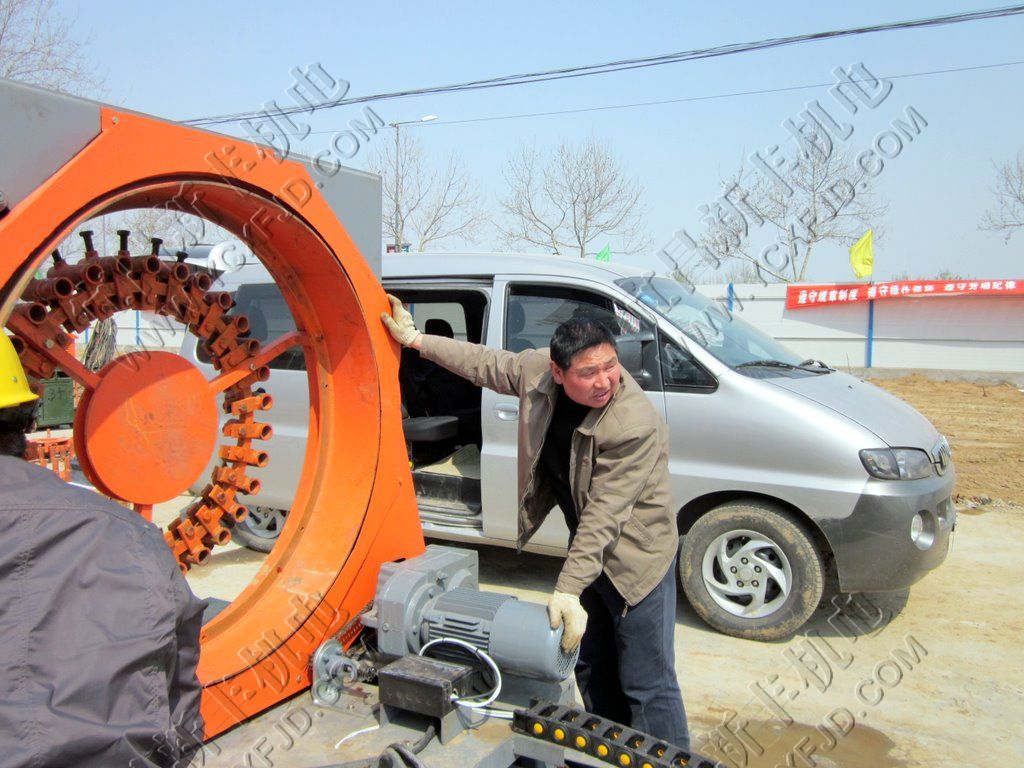

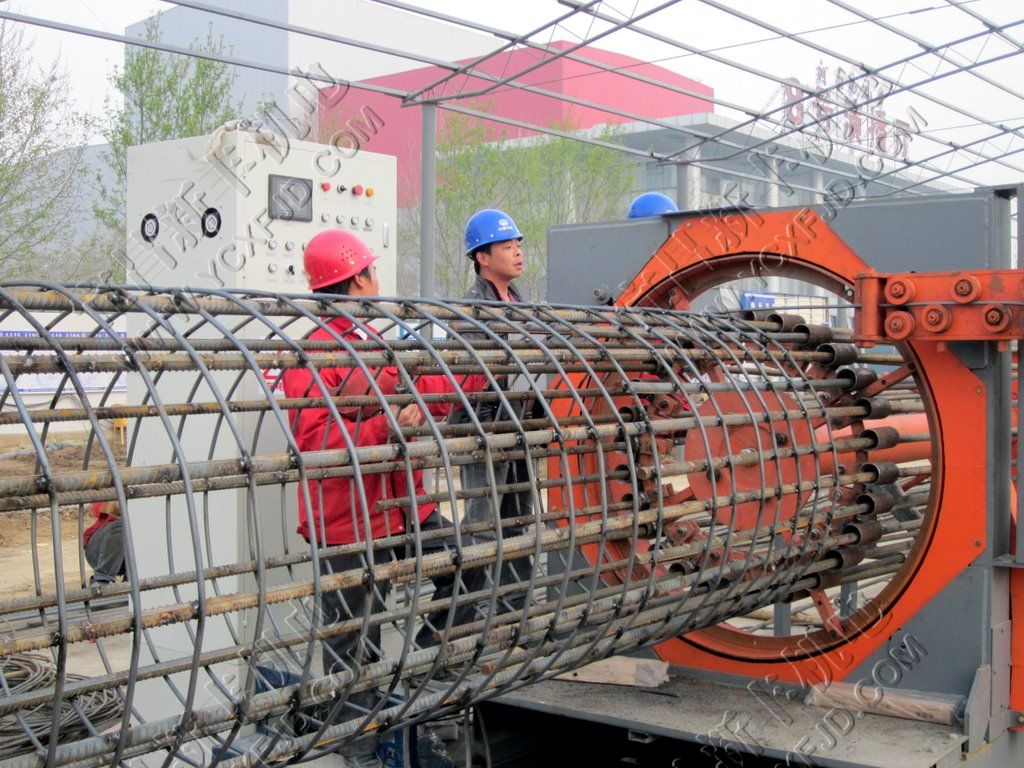

中鐵五局生產現場
